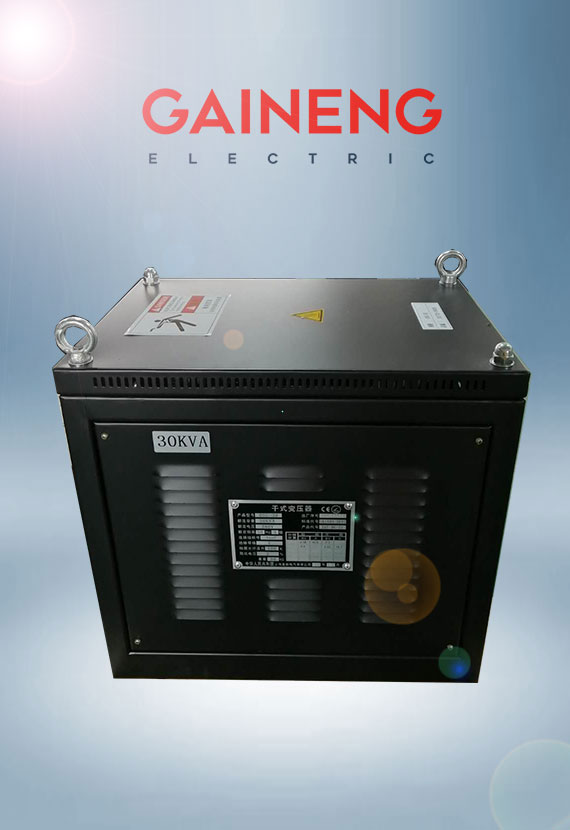

自耦啟動變壓器|三相自耦啟動降壓變壓器

自耦變壓器的定義是初、次級無須絕緣的特種變壓器。簡單來說就是指它的繞組初級和次級是在同一調繞組上，即只有一個繞組的變壓器，也就是說它是輸出和輸入共用一組線圈的特殊變壓器。

自耦降壓啟動變壓器是利用自耦變壓器來降低加在電動機定子繞組上的電壓，達到限制起動電流的目的。電動機起動時，定子繞組加上自耦啟動變壓器的二次電壓。起動結束后，甩開自耦變壓器，定子繞組上加額定電壓，電動機全壓運行。自耦變壓器降壓啟動分為手動控制和自動控制兩種。

三相自耦啟動變壓器的繞組為有抽頭的一組線圈，其輸入端和輸出端之間有電的直接聯(lián)系，不能隔離兩個為獨立部分。當輸入端同時又直流電或交流電時，輸出端無法將直流成分濾除而單獨輸出交流電（即不具備隔離直流作用）

輸入電壓：1140V、660V、480V、460V、415V、380V、220V(定制電壓）

輸出電壓：1140V、690V、660V、480V、460V、440V、415V、380V、240V、220V、208V、200V、127V、110V、100V（等更多電壓定制）

自耦變壓器降壓啟動原理

自耦變壓器高壓側接電網(wǎng)，低壓側接電動機。起動時，利用自耦變壓器分接頭來降低電動機的電壓，待轉速升到一定值時，自耦變壓器自動切除，電動機與電源相接，在全壓下正常運行。
